★产品介绍

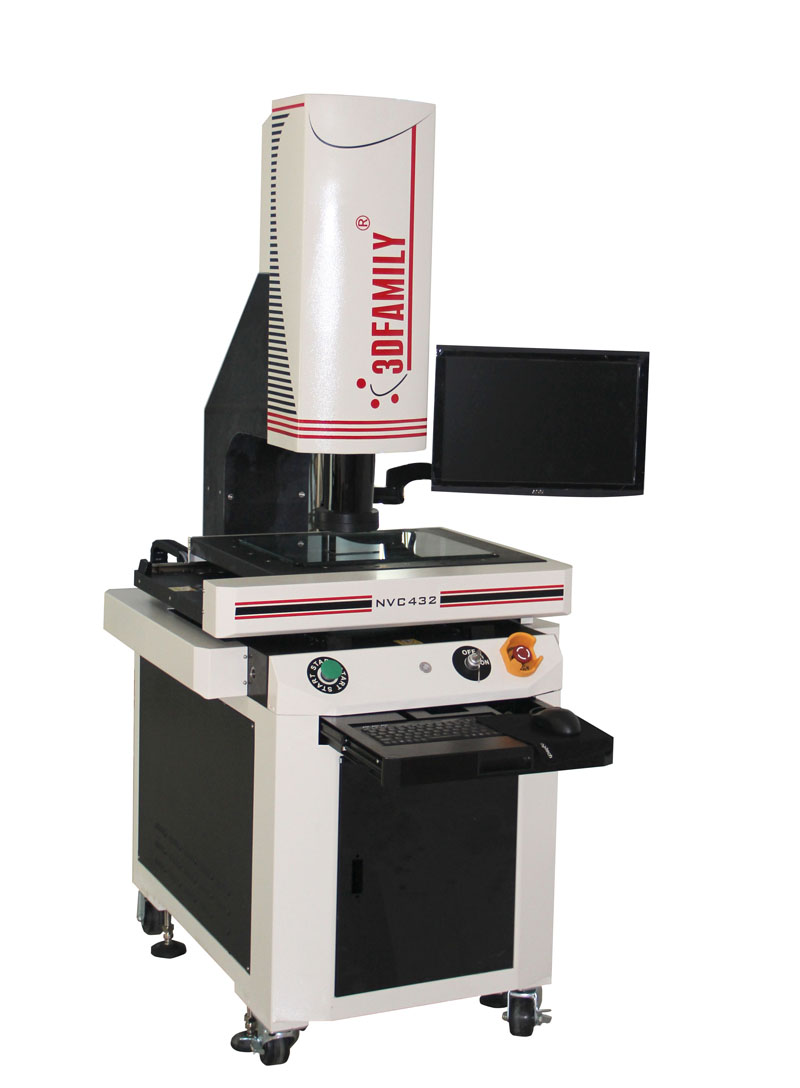

NVC432全自动光学影像测量仪是我公司推出的针对3C行业零部件尺寸控制的检测设备。仪器采用伺服控制系统搭配美国原装NAVITAR镜头，方便快速实现各种复杂表面工件的精确测量。
★产品特点
1、外形设计美观，功能设计更为人性化。
2、全新设计可程序控制四十相灯，工件边界更清晰。
3、丝杆传动，低噪声，定位准确，运行更平稳。
4、导轨直接架设在00级大理石台面上，保证导轨的运行精度。
5、新版CNC软件，界面友好，操作简单，稳定性强。
6、可增加激光及探针测量模组。
★技术参数
|
机台型号
|
NVC432
|
|
工作平台尺寸(mm)
|
448*348
|
|
测量行程(mm)
|
400*300*200
|
|
全机尺寸(mm)
|
1130*892*1858
|
|
机台重量(kg)
|
600
|
|
镜头
|
全自动NAVITAR变焦镜头
|
|
放大倍率
|
光学放大倍率：0.7X-4.5X ，影像放大倍率：28X-145X（1440*900显示器分辨率）
|
|
CCD
|
日本SONY高清晰CCD
|
|
灯源
|
上表面灯：分区控制40相灯 白色；下轮廓灯：LED近平行光灯 白色
三基色可选（白、红、绿）
控制方式：程控
|
|
光学尺解析度(um)
|
1.0 (0.5可选)
|
|
X 、Y轴精度(um)
|
(3+L/250)
|
|
X 、Y轴重复性(um)
|
2
|
|
机台承重(kg)
|
30
|
|
机台底座和立柱材质
|
高精度花岗岩
|
|
操作方式
|
自动
|
|
传动方式
|
丝杆传动
|
|
马达控制方式
|
智能一体化控制(鼠标、摇杆)
|
|
大运行速度(mm/s)
|
X轴:150 Y轴:125 Z轴:80
|
|
加速度(mm/s2)
|
X轴:400 Y轴: 300 Z轴:200
|
|
软件
|
OVM Pro3.0
|
|
保修期
|
一年
|
|
使用环境
|
电源：110v-220v±10% 50/60Hz，温度：20±5℃，湿度：45%-75%
|
★应用领域
广泛应用于手机配件、触摸屏、TFT、大型钣金件、电路板、连接器、家电制品、电脑周边行业、汽车部件、等快速、批量检测。
|
