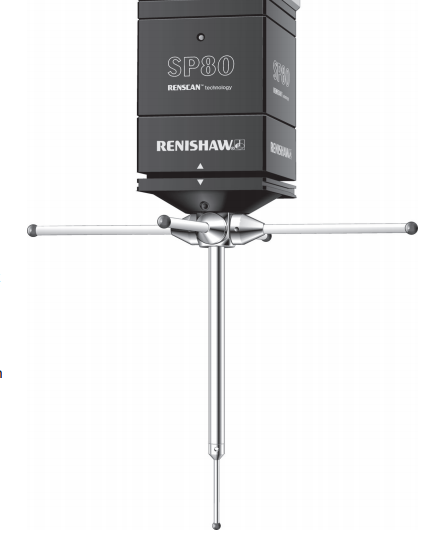

SP80
|
SP80H
|
|
轴套安装
|
KM80 — 将SP80固定座安装到轴套尺寸为80 mm2用的转接头上（标准）
KM6080 — 将SP80固定座安装到轴套尺寸为60 mm2转80 mm2用的转接头上（选件）
SM80 — 可提供刀柄固定座和其他定制固定座
|
KM80 — 将SP80固定座安装到轴套尺寸为80 mm2用的转接头上（标准）
SM80 — 可提供刀柄固定座和其他定制固定座
|
|
接口选项
|
-
使用UCC2 SP80插卡直接整合
-
使用雷尼绍的PCI计数卡 (CC6) 和雷尼绍细分盒装置 (IU80)
-
原始设备制造商设计的其他接口卡，并与IU80配用
-
使用计数卡和原始设备制造商设计的细分盒装置
|
-
使用UCC2 SP80插卡直接整合
-
使用雷尼绍的PCI计数卡 (CC6) 和雷尼绍细分盒装置 (IU80)
-
原始设备制造商设计的其他接口卡，并与IU80配用
-
使用计数卡和原始设备制造商设计的细分盒装置
|
|
测头属性
|
描精度扫描测头，具备三轴模拟测量 (±PX, ±PY, ±PZ)*
|
扫描精度扫描测头，具备三轴模拟测量 (±PX, ±PY, ±PZ)*
|
|
测量范围
|
三轴测量： ±2.5 mm（在PX、PY和PZ轴）*
|
±2.5 mm（在PX*、PY*轴）
小±1.25 mm（在PZ*轴）
|
|
超程保护
|
PX*和PY*由SH80配用的机械结构式接头上的断开装置保护
PZ*具有机械“缓冲块”
|
PX*和PY*由SH80配用的机械结构式接头上的断开装置保护
PZ*具有机械“缓冲块”
|
|
刻度分辨率
|
< 0.02 µm
|
< 0.02 µm
|
|
弹簧刚性
|
在X、Y和Z轴大约为1.8 N/mm
|
在X、Y轴大约为1.8 N/mm
在Z轴大约为2.5 N/mm
|
|
质量
|
SP80，不包含固定座和测针架： 806 g
SH80测针架： 185 g
KM80轴套固定座： 110 g
|
SP80，不包含固定座和测针架： 806 g
SH80测针架： 185 g
KM80轴套固定座： 110 g
|
|
电源
|
测头： +9 V至+18 V，大300 mA直流电
系统： +5 V ±0.25 V，大1 A直流电
|
测头： +9 V至+18 V，大300 mA直流电
系统： +5 V ±0.25 V，大1 A直流电
|
|
输出 (PX,PY,PZ)*
|
1.5 V ±0.25 V p-p模拟方波信号（额定2.5 V，零点交叉参考）
|
1.5 V ±0.25 V p-p模拟方波信号（额定2.5 V，零点交叉参考）
|
|
测针系列
|
雷尼绍M5
质量500 g（不平衡）
800 mm投影
|
雷尼绍M5
质量300 g（不平衡）
500 mm投影
|
|
交换架系统
|
SCP80装置安装到MRS
SCP80V装置安装到MRS，后面朝向测针
|
|
